Servosystem för formsprutningsmaskin
Servosystem för injektionsmål Maskin Servomotor Hydrauliskt energisystem
Produkter Beskrivningar
Struktur av hydraulisk servosystem
Efter att ha fått tryck- och flödeskommandot från formsprutningsmaskinen utför den PID -beräkning med faktisk tryck- och hastighetsåterkoppling för att driva servomotorn och hydraulpumpen med en snabb responstid och hög upprepad noggrannhet.
Huvudkraftsförbrukning av traditionell formsprutningsmaskin
När du använder ett hydrualiskt system är strömförbrukningen mer än 75% av hela injektionssystemet. Olika tryck och flöden krävs under processen, inklusive mögelstängning, injektion, hålltryck och mögel openin. När flödes- och tryckkraven överstiger inställningarna kommer lindring eller proportionell ventil att justeras, vilket resulterar i en 40% -75% högre effektförbrukning.
Hur man väljer rätt hybridenergisystem
(1) Val av motorisk kraft
● Obligatoriskt vridmoment (nm) t=q. ∆ p
2π·ηm
● Utgångseffekt (kw) p =2 π · t · n=t · n=q · ∆ p
60,000 9550 60·πη
F: CC/REV -förskjutning (CM3) N: Rotationshastighet ∆ P: Giltig tryckskillnad (MPA)
F: Obligatoriskt flöde L/min ηm: Pump Mekanisk effektivitet ηt: Pump Total effektivitet
(2) Lösning för signalstörningar
När enheten är installerad vid kontrollpanelen är skyddet för signalstörningen:
● Tråden för huvudkretsen och styrkretsen måste vara separata.
● Korrekt jordning vid behov
● Använd skärmkabeln för styrkretsen
● Använd skärmning för huvudkrets ledningar
(3) Hur man väljer en lämplig hybrid servo -enhet och motor
I faktiska applikationer är valet av hybrid servo -enhet och motorisk wikl annorlunda på grund av olika oljesystem.
I följande exempel en flödeshastighet på 64l/min och en max. Att hålla trycket på 17,5 MPa används.
● Förskjutning av hydraulpumpar: Få förskjutningen av hydraulpump (CC/REV) från Max. Systemflöde (L/min)
Exempel: Antag att Max. Systemflödet är 64L/min. och Max. Motorhastigheten är 2000 rpm. Förskjutningen av hydraulpumpen är 64/2000*1000=32 cc/rev
● Max. Motormoment: Få max. Vridmoment från Max. tryck och förskjutning av hydraulisk pump
Exempel: Antag att max. Trycket är 17,5 MPa och förskjutningen av hydraulpumpen är 32cc/rev. Vridmomentet kommer att vara 17,5*32*1,3/(2p) =116 nm (faktorn är för 1,3 för kompensation av totala systemförluster och det kan ändras till 1,2 till 1,3 vid behov)
● Betygsatt motorns vridmoment och nominell motorkraft: Det erforderliga vridmomentet för hålltrycket vid max. Trycket ska vara dubbelt av det nominella motormomentet eller mindre (använd de data som tillhandahålls från motoranläggningen som den första prioriteringen). Eftersom motorens temperatur som drivs under denna situation är lätt över temperaturen. Antag att vi väljer det dubbla av det nominella vridmomentet, motorhytten är 9,1 kW* med den nominella hastigheten 1500 rpm när det nominella motormomentet är 58N - m.
*Motoreffektformel:P (w)=t (n - m) xw (rpmx2π/ 60)
● Max. Motorström:
Om du får koefficienten kt (vridmoment/a) =3.31 i motorspecifikationen, max. nuvarande är cirka 115/3.31=35 a när max. Vridmomentet är 116n - m.
● Välj rätt enhet: Välj rätt enhet efter kundernas krav. Antag att förmågan hos enhetens överbelastning är 150% under 60 sekunder och 200% under 3 sekunder. När hålltrycket är på Max. Tryck 17,5 MPa med 32cc/rev hydraulisk pump, motorströmmen den kräver är 35A.
Obs! Om det inte finns någon lämplig motor, använd nästa högre effektmotor.
Detaljerade foton

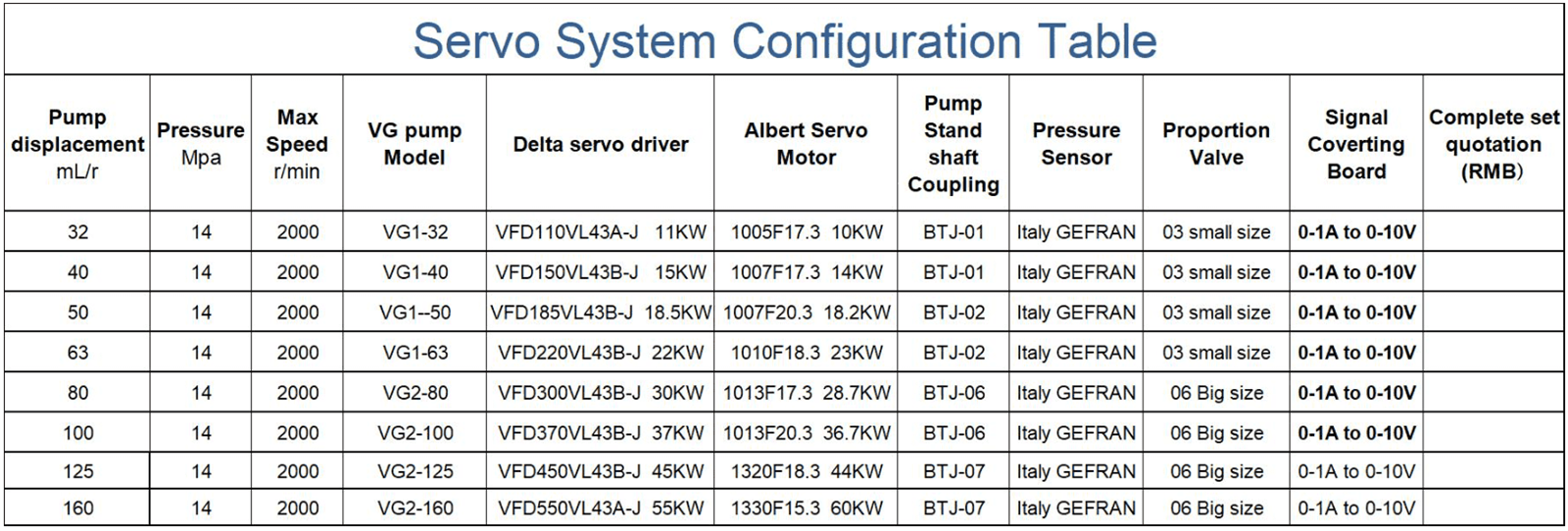

Produktparametrar
Företagsprofil
Ningbo Hyleman Hydraulics Co., Ltdär ett vetenskapligt och innovativt företag som integrerar FoU, produktion, försäljning och service av hög - Kvalitet Hydrauliska pumpar, motorer, ventiler och andra hydraulprodukter.
Hyleman tillhandahåller huvudsakligen Rexroth A4VSO, A10VSO, A4VG, A7VO, A11VO och A2FO -serien High - Pressure Pumps, Rexroth PGH3, PGH4 och PGH5 Series High- Pressure Gear Pumps, A4VM, A6VM, A2FM och A2FM och PGH5 Series High- Pressure Gear Pumps, A4VM, A6VM, A2FM och A2FM och PGH5 Series High- Pressure Gear Pumps, A4VM, A6VM, A2FM AND A2FM ANDS ANDER ANDE4 MODER ANDER ANDER ANDE4 MOTER; BM3, BM4, BM5, BM6 och andra bana motorer. Genom Hyleman -människors hedring och innovation kan Hyleman Series -produkter inte bara ersätta de ursprungliga produkterna utan också inse det sömlösa utbytet och anslutningen av alla delar. Dessutom har det lägre brus, högre volymeffektivitet och längre livslängd, för att helt överträffa kvaliteten på den ursprungliga fabriken, och tål det allvarliga testet på marknaden, har exporterats till mer än 70 länder och regioner runt om i världen.
Hyleman Series -produkter används allmänt i ingenjörsmaskiner, plastmaskiner, metallurgiska maskiner, miljömässiga sanitetsmaskiner, gruvmaskiner, marina maskiner, förpackningsmaskiner, hamnmaskiner och olika hydraulutrustning, som är mycket berömda av klienter.
Hyleman har den världsavancerade CNC -bearbetningsutrustningen, vertikala och horisontella bearbetningscentra, hög - Precision Double - sidled slipning, spårslipning, kurvslipning och full - Automatiska bearbetningscentra. Med 12 oberoende testlaboratorier har produkterna inspekterats omfattande före leverans för att säkerställa att HyLeman -serieprodukter uppnår hög precision, hög kvalitet och nollfel.
"Optimera prestandan för hydrauliska produkter, att förbättra kvaliteten på hydrauliska produkter och leda den omfattande uppgraderingen av hydraulisk produktförbrukning" är inte bara HyLans ansvar och uppdrag, utan också den kinesiska drömmen om Hyleman. Hyleman är villiga att arbeta med människor med insikt för att göra obegränsade ansträngningar för att förverkliga denna dröm.
Välkommen alla vänner för att besöka den vackra Port City - ningbo för att diskutera samarbete och söka gemensam utveckling med Hyleman!
Utställningar
Paket
våra fördelar
Varför väljaHinder?
1. toppkvalitet
Beroende på 15 års erfarenhet av Hydraulic Pumps Design, Research, Development and Manufacturing, vi har en högsta kvalitet jämfört med inhemska och utländska tillverkare, alla våra produkter är med 1 års garantitid.
2. Strikt kvalitetskontrollsystem
Vi har det striktaste kvalitetskontrollsystemet, alla våra produkter är 100% testade före leverans och var och en av dem har en spårningskod för att se till att de är med god kvalitet för våra kunder.
3. Avancerad maskinutrustning
Alla maskiner vi har är nya CNC -maskiner som vi importerade från Tyskland och Japan för att nå högre efterfrågan på produkternas noggrannhet.
4. Stark teknisk team
Vårt tekniska team har alla mer än 20 års erfarenhet på Pumps Design and Engineering, vår Chief Engineer har mer än 40 års erfarenhet på Pumps Design. Vi har ett 15 Persons forskarteam, ansvarig för Pumps Improvement Research och New Products Development.
5. Konkurrenskraftigt pris
På grund av god förvaltning är vårt pris mer konkurrenskraftigt än de ursprungliga produkterna, mer rimliga än de flesta av de inhemska leverantörerna.
6. Snabb leveranstid
Vi kan skicka små beställningar inom en vecka, för stora beställningar som inom 500 st pumpar eller patronsatser kan vi vanligtvis göra leverans inom en månad.
7. Garantitid
Alla våra produkter ligger inom en års garantitid efter leveransen från vår fabrik.
8. Hänsynsservice
Vi kan ge teknisk support när som helst om våra kunder uppfyller någon fråga under användningen kommer vi att tillhandahålla lösningar vid den snart.
9. Lång utvecklingsstrategi
Vi skulle vilja skapa en lång tid strategi för strategisamarbete med våra kunder, för att marknadsföraHinderVarumärke tillsammans, support och utbilda den potentiella kunden att vara vår agent i varje land och region över hela världen.
